Знаете ли вы разницу между высоковольтными выключателями нагрузки, разъединителями и автоматическими выключателями?
Разъединитель в основном используется для надежной изоляции обесточенных частей высоковольтной системы распределения электроэнергии от токоведущих частей, обеспечивая безопасность работ по техническому обслуживанию. Контакты разъединителя полностью открыты для воздуха, обеспечивая четкую точку разрыва. Поскольку разъединители не имеют устройств гашения дуги, их нельзя использовать для прерывания токов нагрузки или токов короткого замыкания. В противном случае, при высоком напряжении точка разрыва будет генерировать интенсивные дуги, которые трудно погасить самостоятельно, потенциально вызывая перекрытия (короткие замыкания фаза-земля или фаза-фаза), повреждение оборудования и угрозу для персонала. Это серьезная авария, известная как «эксплуатация разъединителя под нагрузкой». Разъединители также могут использоваться для определенных операций переключения цепей для изменения режимов работы системы.

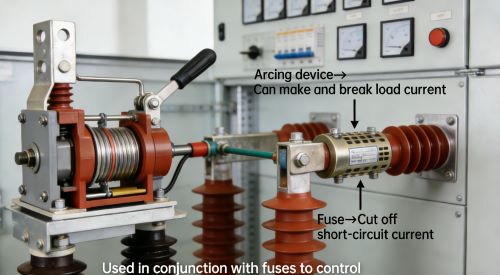

Высоковольтный выключатель нагрузки — это электрическое устройство, функциональность которого находится между высоковольтным автоматическим выключателем и высоковольтным разъединителем. Часто он используется последовательно с высоковольтными предохранителями для управления силовыми трансформаторами. Высоковольтные выключатели нагрузки оснащены простыми устройствами гашения дуги, позволяющими им замыкать и размыкать определенные токи нагрузки и токи перегрузки. Однако они не могут прерывать токи короткого замыкания, поэтому обычно используются последовательно с высоковольтными предохранителями, полагаясь на предохранители для защиты от короткого замыкания. Они могут изолировать источники питания, имеют четко видимые точки срабатывания и обычно используются в стационарных системах. высоковольтное оборудованиеБез устройств гашения дуги они могут пропускать нормальные рабочие токи и токи короткого замыкания в замкнутом состоянии. Их строго запрещено использовать для подключения или отключения цепей под нагрузкой, и они часто используются последовательно с высоковольтными автоматическими выключателями. Они применяются для размыкания токов нагрузки и замыкания токов короткого замыкания, включая коммутационные токи нагрузки, токи контура, токи трансформаторов холостого хода и токи зарядки кабелей, а также для замыкания токов короткого замыкания. Выключатели нагрузки, оснащенные заземляющими выключателями, могут выдерживать токи короткого замыкания. Выключатели нагрузки, объединенные с предохранителями высокой отключающей способности и отключающими устройствами, могут осуществлять срабатывание при обрыве фазы, прерывать токи короткого замыкания и служить защитным оборудованием.

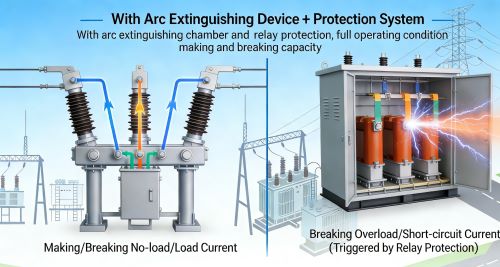

Высоковольтный автоматический выключатель, также известный как высоковольтный переключатель, может не только прерывать или замыкать токи холостого хода и токи нагрузки в высоковольтных цепях, но и отключать токи перегрузки и короткого замыкания при возникновении неисправностей в системе, как правило, посредством действия релейных устройств защиты.
Функции и роли автоматических выключателей
Высоковольтные автоматические выключатели относятся к числу наиболее важных устройств в энергосистемах, предназначенных для подключения и отключения цепей в нормальных условиях и быстрого прерывания токов короткого замыкания в нештатных ситуациях. К их функциям относятся:
Прерывание или замыкание токов холостого хода в высоковольтных линиях.
Прерывание или замыкание токов нагрузки в высоковольтных линиях.
Прерывание или замыкание токов короткого замыкания в высоковольтных линиях.
Высоковольтные выключатели в основном подразделяются на многомасляные выключатели, маломасляные выключатели, выключатели на гексафториде серы (SF₆), вакуумные выключатели и выключатели на сжатом воздухе. Их характеристики следующие:
1) Многомасляные выключатели: Просты по конструкции и экономичны, но требуют больших объемов масла, громоздки, нуждаются в тщательном техническом обслуживании и подвержены взрывам и пожарам. В этих выключателях изоляционное масло используется как в качестве среды для гашения дуги, так и в качестве основной изоляционной среды. Они просты по конструкции и не требуют больших технических требований, но имеют большие размеры и потребляют значительное количество стали и изоляционного масла.
2) Автоматические выключатели с низким расходом масла: потребляют меньше масла, имеют компактную и прочную конструкцию бака, что позволяет экономить материалы, а также обладают взрывозащищенными и огнестойкими свойствами. Они безопасны в использовании и значительно упрощают работу. системы распределения электроэнергииОни компактны и удобны в транспортировке. Низкомолотые автоматические выключатели имеют простую конструкцию, долгую историю применения и подкреплены обширным опытом эксплуатации. Они до сих пор доминируют в энергосистемах. В Китае низкомолотые автоматические выключатели на напряжение ниже 20 кВ предназначены для использования внутри помещений, а выключатели на 35 кВ и выше — для использования на открытом воздухе.
